LASEROVÉ ŘEZÁNÍ

V srpnu roku 2015, jsme se rozhodli pořídit do portfolia našich pálicích strojů také výkonný LASER. Protože CO lasery má dneska kdejaké zahradnictví, zakoupili jsme nejmodernější technologii a to FIBER LASER. Níže naleznete jeho specifikaci.

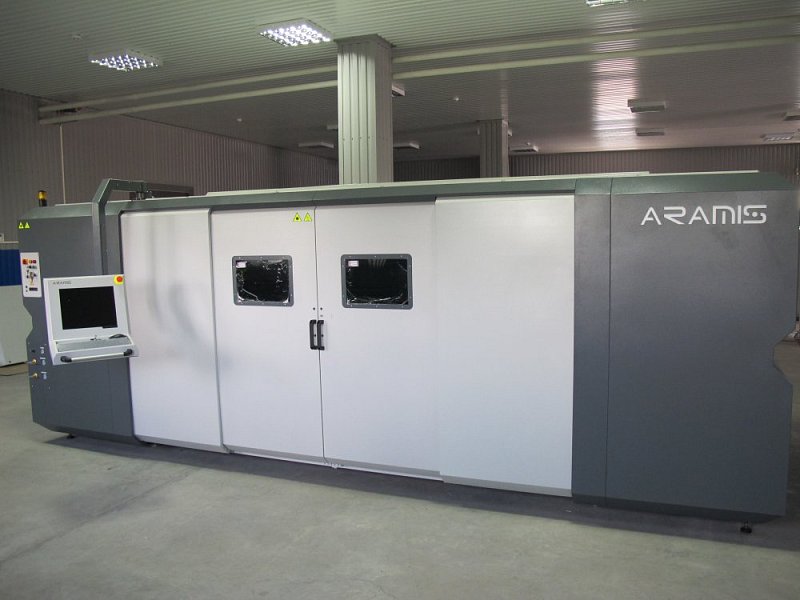

laserové řezání - ARAMIS Precizní lineární pohon

V laserovém stroji série AFL je použit precizní lineární pohon portálového mechanizmu, což ve spojení s lineárními pojezdy vysoké přesnosti umožňuje dosáhnout nejvyšší přesnost a dynamiku obrábění, a také garantuje stabilitu charakteristik po celou dobu provozu laserového komplexu. Přímý pohon je špičkové technologické řešení, které umožňuje v plné míře využít možnosti laserového zdroje!

Vláknový laserový zdroj

Tento typ laserových zdrojů garantuje neuvěřitelně malou spotřebu energie díky vysoké účinnosti aktivního elementu. Jednoduchost konstrukce zdroje přináší nízké provozní náklady a jednoduchost obsluhy.

Laserový paprsek vyniká vysokou kvalitou a vysokou hustotou energie. Ve srovnání se zdrojem CO2 nepotřebuje vláknový laser zrcadlové vedení, protože paprsek přichází od zdroje do zóny řezání přes optovláknový spoj. Zdroj také nepotřebuje přítomnost laserového plynu.

Přednosti:

  • Rychlost řezání o 60 – 100% rychlejší ve srovnání s CO2 laserem
  • O 70% menši příkon
  • Nepotřebuje laserový plyn
  • V konstrukci nejsou pohyblivé součástky (turbina atd.)
  • Prakticky není třeba obsluha
  • Možnost obrábět barevné kovy
  • Nejvyšší spolehlivost

Programové zabezpečení

Programové vybavení stroje pro laserové řezání umožňuje provádět načtení, úpravu a zpracování souborů úkolů, a také provádět načtení a zpracování souborů ve formátech CAD systému nebo G-kódu. Výkresy-úkoly řízení můžou být importovány v podobě HPGL – kompatibilních souboru (.plt) nebo souborů .dxf z jakýchkoli grafických programů (CAD, AutoCAD, Corel-Draw, Kompas a jiní). Interpolace trajektorie hlavy se počítá v nepracovní čas pro zamezení jakýchkoli kolizí, které mohou nastat při pohybu řezací hlavy v trajektorii řezu. Řídicí systém stroje laserového řezání dovoluje obnovit pracovní proces od okamžiku nepředvídatelného zastaveni procesu obrábění.
Systém umožňuje import a export výkresů DXF a DWG. Typ programování systému, GM-standardní kódy.

Samodiagnostický systém

Tento software umožňuje autotest systému v průběhu práce, odstraňování chyb a předcházení jejich vzniku.

Systém kontroly povrchu

Laserový řezací stroj AFL je vybaven sledováním povrchu, takže vždy dostanete nejvyšší kvalitu řezu, bez ohledu na zakřivení povrchu kovu. V systému sledování je použit bezkontaktní kapacitní snímač polohy s širokým frekvenčním pásmem, což umožňuje reagovat na malé změny na povrchu obrobku.

Sledování se automaticky spustí před řezacím cyklem. Tím pádem je docílena vysoká přesnost polohování.

Chladicí systém

Autonomní systém chlazení vysoké stability s uzavřenou smyčkou udržuje teplotu laserového zdroje a elektronických komponentů v požadované výkonnosti s tolerancí ± 1 °C.

Zařízení laserového řezání kovu AFL - je nejspolehlivější technické řešení pro nepřetržitý třísměnný provoz.
